İp kamera kablosu seçerken dikkat edilmesi gerekenler

IP Kamera Kablolarında Kalitenin Önemi ve Kablo Seçim Kriterleri

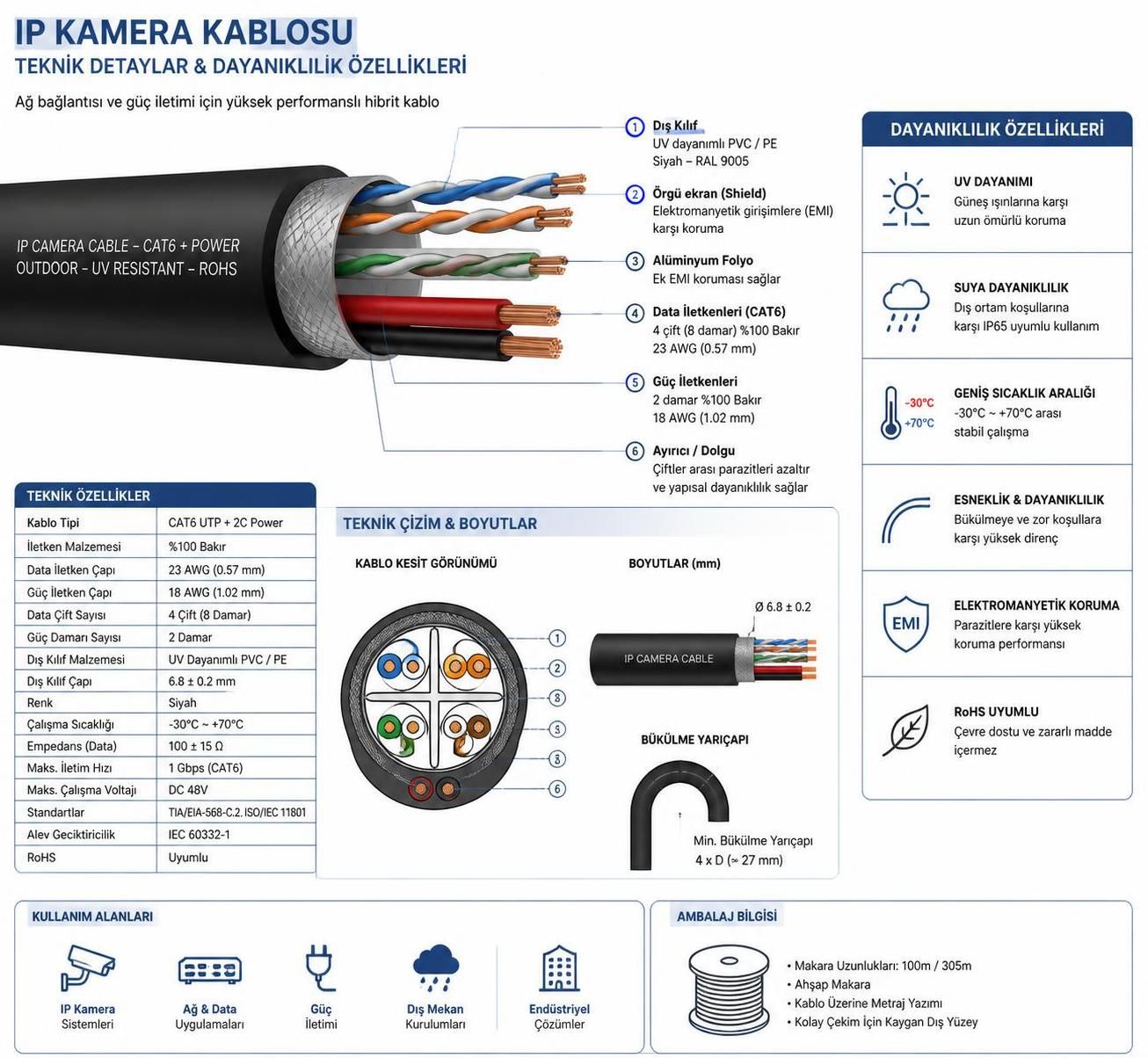

IP kamera sistemlerinde kablo türü ve kalitesi, görüntü aktarımının sağlamlığı ve sürekliliği açısından kritik bir faktördür. Özellikle işletmelerde ve geniş alanlarda güvenlik unsuru olarak kullanılan IP kameraların verimli çalışabilmesi için dayanıklılık ve kablo kalitesi vazgeçilmezdir. Yanlış kablo seçimi, görüntüde bozulma, bağlantı kopmaları ve sistemin genel performansında düşüşler yaratabilir. Bu noktada kablo kalınlığı, uzunluğu, iletken malzemesi ve uyumluluk gibi özelliklerin bilinçli değerlendirilmesi gerekir.

IP kamera kablolarında kullanılan temel iletişim protokolü Ethernet’tir. Ethernet kabloları, farklı kategorilere (Cat5e, Cat6, Cat6a gibi) ve uzunluk sınırlarına sahiptir. Bu sınıflandırma, kabloların veri iletim hızı ve mesafe performanslarını belirler. Örneğin, Cat5e kablolar 100 Mbps hıza kadar ve 100 metreye kadar mesafede sorun çıkarmadan çalışabilirken, Cat6 ve üstü kablolar 1 Gbps ve üzeri hızlara destek verir.

Özellikle IP kamera sistemlerinde PoE (Power over Ethernet) teknolojisi yaygın olarak kullanılmaktadır. PoE, tek kablo ile hem data hem güç aktarımını sağlar. Burada kablo seçimi, PoE uyumlu ve tam bakır iletkenli kablolar olmalıdır. Alüminyum karışımlı (CCA) iletken kullanımı, uzun vadede oksitlenme nedeniyle performans sorunlarına neden olabilmektedir.

Örnek vermek gerekirse, bir AVM’deki 50 adet IP kamera için uygun kablo seçimi yapılırken kablo uzunluğu sınırları ve desteklenen çözünürlük sınırları dikkate alınmalıdır. Cat6 kablo, bu ölçekte yüksek çözünürlüklü (>4K) kamera sistemleri için uygun bir tercihtir. Ancak sinyal kalitesi için montaj sırasında kablo geçiş noktalarının özenle ve çevresel etkilerden korunarak düzenlenmesi gerekir.

• Kablo kalınlığı ve bakır oranı: İletken kalınlığı sinyal iletiminde veri kaybını azaltır.
• Uzunluk: Kablonun izin verilen maksimum mesafe sınırlarına dikkat edilmelidir.
• PoE Uyumluluğu: Güç ve veri aktarımına uygun kablo seçimi işçilik ve maliyet avantajı sağlar.
• Kablosuz etkilerden korunma: Metal örgü kaplama (ekranlama) elektromanyetik parazitleri önler.
• Montaj kolaylığı ve dayanıklılık: Dış mekanda kullanılan kablolar UV ışınlarına ve hava koşullarına dayanıklı olmalıdır.

Bu kriterleri göz önünde bulundurarak, IP kamera kablosu seçiminde optimum kalite ve performans sağlanabilir. Konuyla ilgili detaylı teknik bilgiler için doğru kablo seçimi rehberini inceleyebilirsiniz.

İP Kamera Kablolarında Cat5e, Cat6 ve Cat6a Kablolarının Karşılaştırması

IP kamera sistemlerinde genellikle Cat5e, Cat6 ve Cat6a Ethernet kabloları tercih edilir. Bu kablolar veri iletişim hızı, mesafe sınırı ve ekranlama özellikleriyle birbirlerinden ayrılır. Doğru kablo seçimi kullanıcı tarafından sistemin amaçlarına ve büyüklüğüne göre belirlenmelidir.

Cat5e Kablolar: 100 metreye kadar 100 Mbps hızında veri aktarımı sağlar. Ev kullanıcıları ve küçük ölçekli işletmeler için maliyet avantajı sunar. Ancak yüksek çözünürlüklü görüntü cihazlarında performansı yetersiz kalabilir.

Cat6 Kablolar: 1000 Mbps (1 Gbps) veri hızı desteği verir ve 100 metreye kadar mesafede güvenli iletişim sağlar. Daha kalın telli bakır ile daha düşük elektromanyetik parazite dayanıklıdır. Özellikle orta ölçekli IP kamera sistemleri için ideal bir tercihtir.

Cat6a Kablolar: Geniş bant genişliği ile 10 Gbps hızına kadar veri aktarımı yapabilir. Yüksek çözünürlüklü ve profesyonel kamera sistemlerinde kullanılır. İleri düzey ekranlama sayesinde sinyal kayıplarını minimuma indirir, ancak fiyat olarak diğerlerinden daha maliyetlidir.

Bu tabloda da görüldüğü üzere, IP kameralar için kablo seçerken sistem gereksinimleri ve kullanım alanı iyi analiz edilmelidir. Kablonun dayanıklılığı, çözünürlük desteği ve veri iletimi kapasitesi ihtiyaca göre önceliklendirilmeli, gereksiz maliyetlerden kaçınılmalıdır. Daha fazla teknik ayrıntı için uzman görüşlerine başvurabilirsiniz.

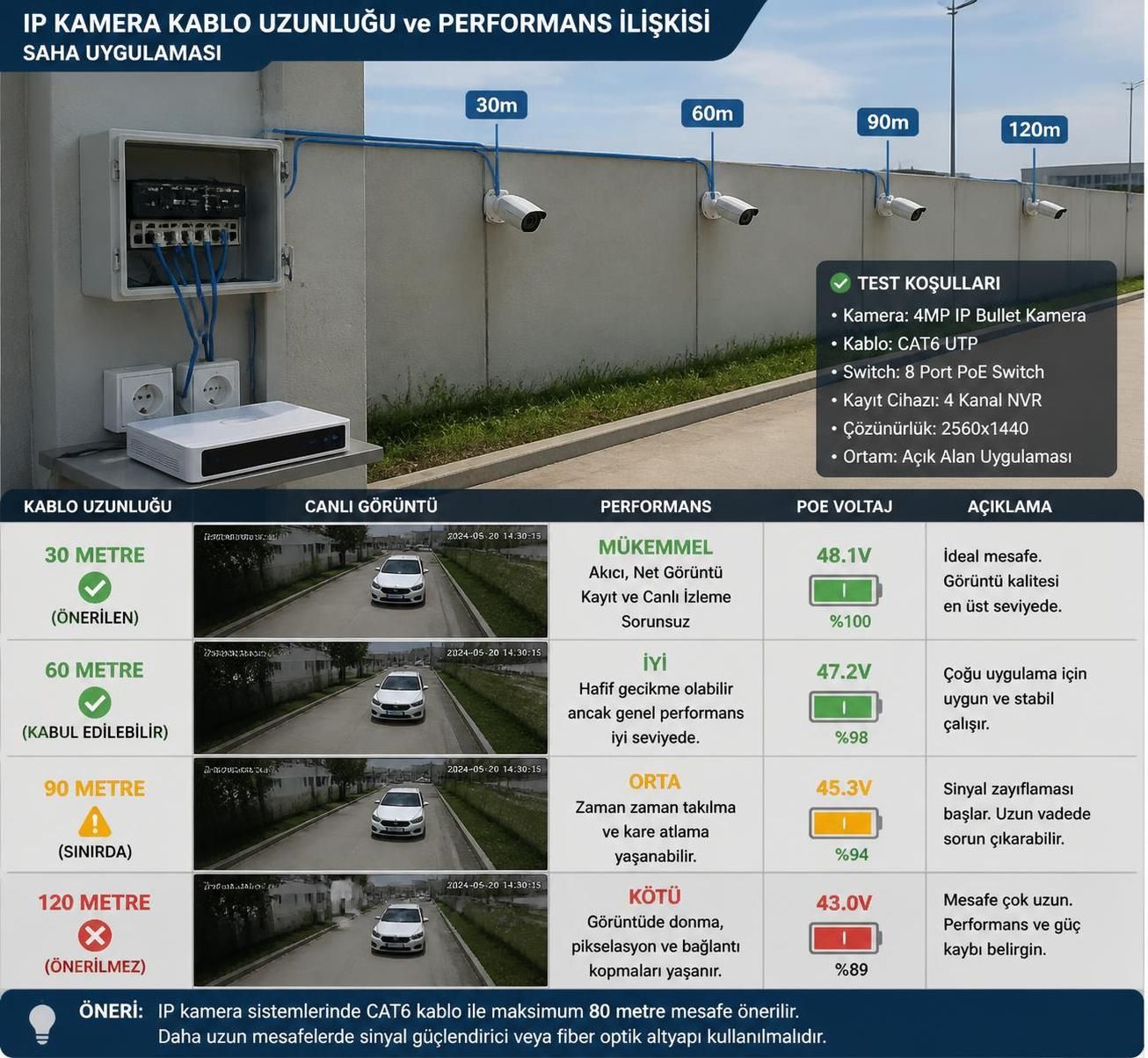

IP Kamera Kablolamasında Uzunluk ve Performans İlişkisi

IP kamera sistemlerinde kablo uzunluğu, sinyal kalitesi ve sistem konfigürasyonu açısından büyük önem taşır. Ethernet tabanlı kablolar için 100 metre mesafe genel olarak standart kabul edilir. Bu sınır aşılırsa, sinyalde sınırlı bir zayıflama yaşanır ve bu da görüntü kalitesinde bozulmaya yol açabilir.

Daha uzun mesafelerde, örneğin geniş işletme alanları veya açık alan güvenlik sistemlerinde sinyal kayıplarını önlemek için farklı teknikler uygulanmalıdır. Bunlar arasında:

• Kablo kalınlığının artırılması: Daha kalın bakır iletkenler zayıflamayı azaltır.
• Repeater veya sinyal güçlendirici kullanımı: Sinyalin tekrar şifrelenip güçlendirilmesini sağlar.
• Fiber optik kabloların tercih edilmesi: Kilometrelerce kesintisiz ve yüksek bant genişliğinde veri aktarımı mümkündür.

Fiber optik kabloların avantajları arasında elektromanyetik girişimlere karşı bağışıklık, aşırı uzun mesafelerde bile kesintisiz performans ve yüksek çözünürlük desteği bulunur. Ancak bu kabloların montaj kolaylığı ve maliyeti Ethernet kablolarına göre daha yüksektir.

Bir depo veya fabrikanın dış alanlarında kurulan IP kamera sistemlerinde, fiber optik kablo tercih edilerek yüksek performans sağlanmıştır. Aynı zamanda systemin PoE desteklememesi sebebiyle, kameralar için harici güç kaynakları organize edilmiştir.

Uzun mesafeli kablolama avantajları ve dezavantajlarını uygun analizle dengelemek kritik öneme sahiptir. Detaylı saha uygulama örneklerine bu kaynaktan erişebilirsiniz.

IP Kamera Sistemi Kurulumunda Kablo Montajında Dikkat Edilmesi Gerekenler

Kablo seçiminin yanı sıra doğru montaj, IP kamera sistemlerinin güvenilirliğini ve performansını doğrudan etkiler. Kablolama esnasında karşılaşılan en yaygın sorunlar, sinyal kaybı, bağlantı kopmaları ve güç yetersizliğidir. Bu problemi önlemek için aşağıdaki montaj kurallarına dikkat edilmelidir:

1. Kamera Konumlandırması: Kablonun uzunluğu, kamera ile kayıt cihazı (NVR/DVR) arası mesafeye göre planlanmalıdır. 100 metre sınırından uzak noktalar için önceden sinyal güçlendirme planları yapılmalıdır.
2. Kablo Koruması: Kabloların mekanik hasarlardan korunması için duvar içinden geçirilmesi, şalt panellerinden uzak tutulması, döşeme kanalları veya koruma boruları kullanılması gereklidir.
3. PoE Entegrasyonu: PoE destekli IP kameralar, tek kablo ile data ve güç aldığı için kurulum kolaylığı sağlar. Bu kabloların kalitesi ve doğru bağlantı uçları (RJ45 konnektör) performans için önemlidir.
4. Kablo Testi ve Devre Kontrolleri: Montaj bittikten sonra kabloların bağlantılarını, veri ve güç iletimini test eden cihazlarla doğrulanmalıdır. Bu adım sorun önleyici etkisi nedeniyle vazgeçilmezdir.
5. Parazit ve Elektromanyetik Etkilerden Korunma: Yüksek gerilim hatlarına mesafe bırakılarak ve kaliteli ekranlı kablolar önerilerek görüntü kaybı minimize edilir.

Özellikle endüstriyel alanlarda veya elektromanyetik açıdan riskli bölgelerde bu hususlara dikkat edilerek sistemin ömrü ve sürekliliği artırılır. Montajda yerel uzmanlardan destek almak, sonradan yaşanacak maliyetli sorunların önüne geçer.

IP Kamera Kablo Seçiminde Ekonomik ve Teknik Faktörlerin Dengesi

IP kamera sistemleri kurulumunda maliyet yönetimi önemli bir unsurdur. Ucuz ve kalitesiz kablo seçimi başlangıçta bütçeyi koruyor gibi görünse de, orta ve uzun vadede sistem arızalarına ve görüntü sorunlarına yol açarak maliyetleri arttırabilir. Bu nedenle, kablo seçiminde fiyat-kalite dengesi önem taşır.

Teknik Özellikler ve Fiyatlandırma:

• Yüksek oranlı %100 bakır iletken, daha iyi performans sağlar ancak fiyatı yüksektir.
• Dış mekan kullanımında UV ve suya dayanıklı kablo dış kılıfı şarttır. Bu özellikler fiyatı artırabilir.
• PoE desteği bulunan kablolar, hem maliyet hem montaj kolaylığı açısından avantaj sağlar.
• Daha kalın kesitli kablolar, özellikle uzun mesafelerde voltaj düşümünü önler fakat ekstra maliyet yaratır.

Bir güvenlik firması müşteri projesinde hem maliyet hem kablo kalitesini dengelerken, orta sınıf Cat6 kablo ile PoE destekli sistem kurmuştur. Bu sayede hem yüksek çözünürlüklü IP kameralar sorunsuz çalışmış hem de bakım ve enerji giderleri minimize edilmiştir. Böyle projelerde detaylı maliyet analizi ve teknik danışmanlık almak kritik olur.

İşletmeler güvenliğin yanı sıra işletme maliyetlerini optimize etmek için hem kablo seçimi hem de montaj planlamasına önem vermelidir. Konuyla ilgili uygulama deneyimleri ve ürün tavsiyeleri için güvenlik sistemleri uzman görüşlerine göz atabilirsiniz.
